NE板链斗式提升机

首页 > 产品展示 > NE板链斗式提升机

NE板链斗式提升机产品概述

NE板链斗式提升机是应用比较广泛的一种垂直提升设备,由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、耐火材料)的垂直输送,物料温度在250℃以下。

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。链条是优质合金钢高强度板式链条,销轴套筒滚子调质热处理,链轮为齿轮式,齿面局部淬火热处理。耐磨而可靠

NE板链斗式提升机技术参数表

型号 提升能力
(m³/h)
斗速(m/s) 主轴转数(n/min) 料 斗 链条节距
(mm)
运行部件重量(Kg/m) 物料最大块度(mm)
容积
(L)
斗宽
(mm)
斗距
(mm)
允许所占百分比%
10 25 50 75 100
NE15 15 约0.5 16.54 2.5 250 203.2 101.6 27.5 65 50 40 30 25
NE30 30 约0.5 16.54 7.8 300 304.8 152.4 35 90 75 58 47 40
NE50 60 约0.5 16.54 15.7 300 304.8 152.4 64 90 75 58 47 40
NE100 110 约0.5 14.13 35 400 400 200 89 130 105 80 65 55
NE150 170 约0.5 14.13 52.2 600 400 200 112.5 130 105 80 65 55
NE200 210 约0.5 10.9 84.6 600 500 250 134 170 135 100 85 70
NE300 320 约0.5 10.9 127.5 700 500 250 188 170 135 100 85 70
NE400 380 约0.5 8.3 182.5 700 600 300 205 205 165 125 105 90
NE500 470 约0.5 7.1 260.9 700 700 350 223 240 190 145 120 100
NE600 600 约0.5 7.1 330.2 800 700 350 350 240 190 145 120 100
NE800 800 约0.5 6.2 501.8 800 800 400 313 270 220 165 135 110

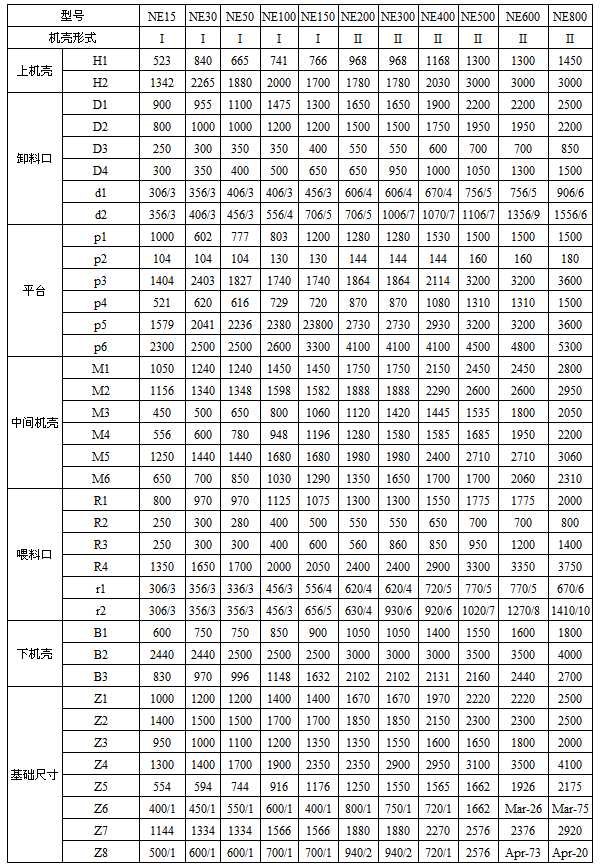

NE板链斗式提升机外形尺寸

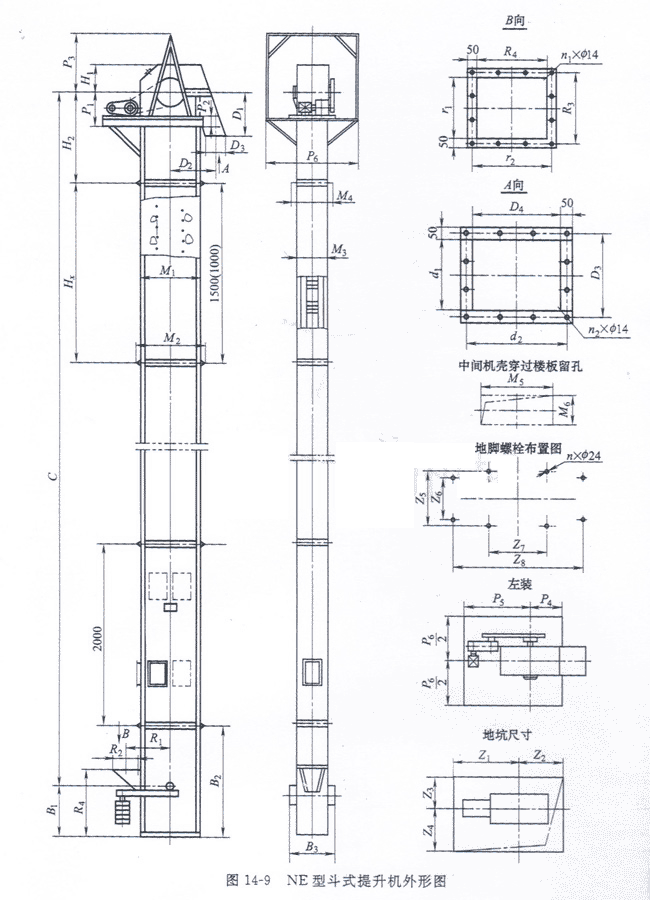

斗式提升机外形尺寸
