NE30板链提升机介绍

NE30型板链斗式提升机为单排链样式,提升量30立方/小时,上下各安装一个链轮,链条节距152.4mm,料斗间距304.8mm。尾部箱体安装有自动张紧装置,为丝杆弹簧样式。

NE30斗式提升机是NE系列中较常用的一个型号,常用来提升石子、沙子、水泥等物料,在砂石厂、水泥厂、搅拌站、石粉加工厂等行业有着广泛应用。

NE30板链斗式提升机结构

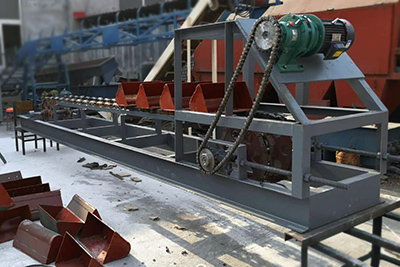

NE30斗式提升机是单排链样式斗式提升机,提升机内安装一排链条,NE30提升机链条上安装有料斗,料斗间距304.8mm。即一米3.3个料斗。NE30提升机的尺寸与NE50斗式提升机比较类似,链条除了外链板其他部分一模一样,料斗宽度也都是300mm,只是样式有点区别。箱体的长度一样,只是NE50是双排链样式,因此箱体较宽些。

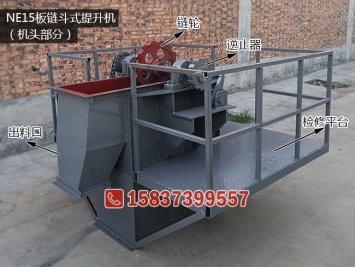

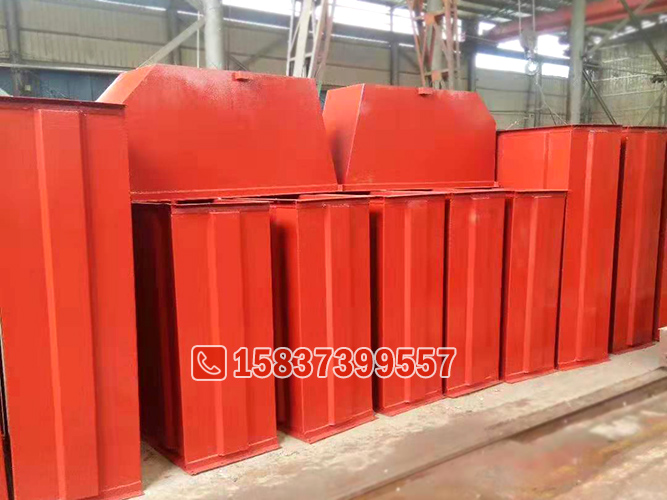

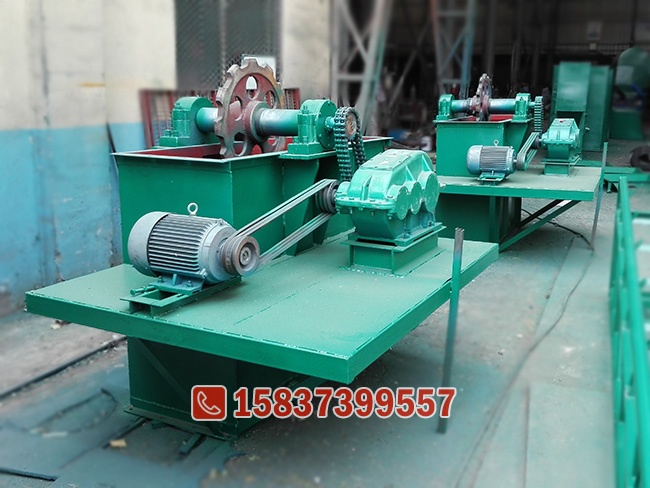

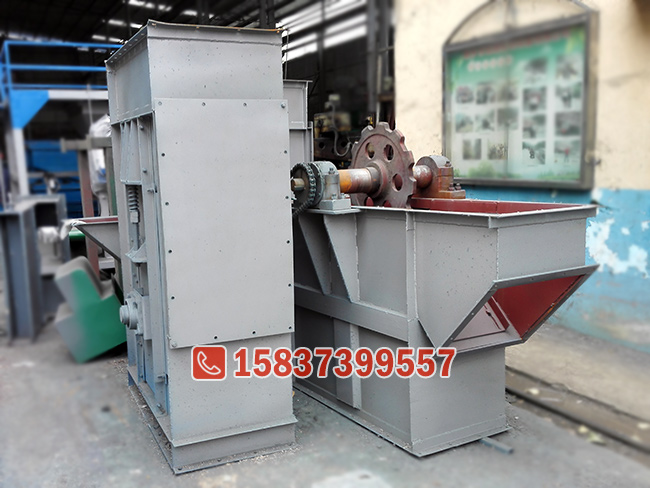

NE30提升机主要由头部箱体、尾部箱体、中间箱体、运行部件等部分组成,运行部分就是链条和料斗了。头部箱体主要安装NE30提升机链轮,待观察口的出料口、上轴承座等,根据需要加装逆止器、检修平台。

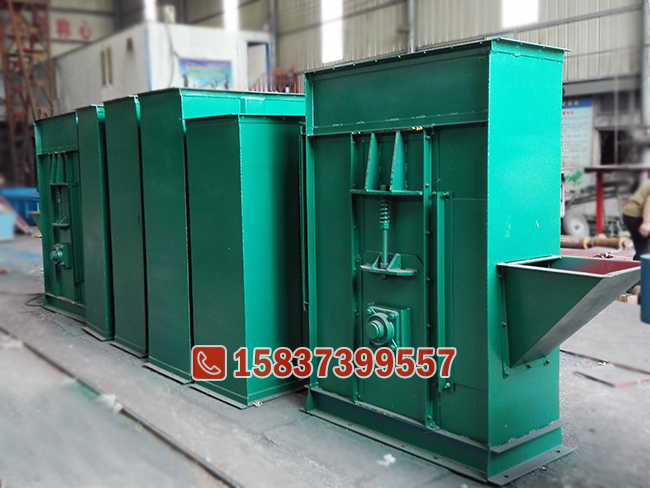

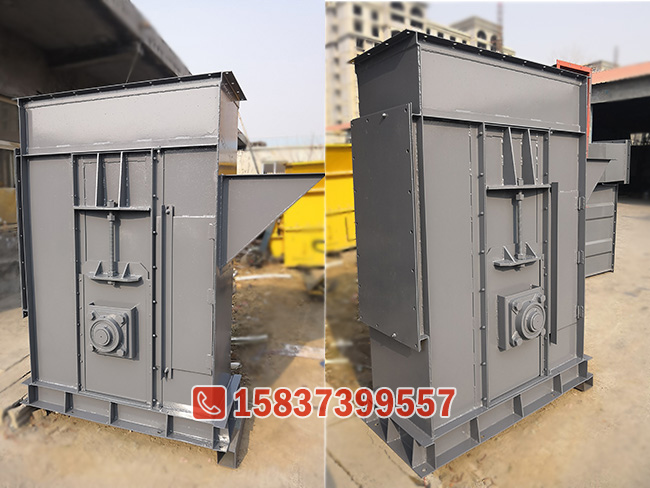

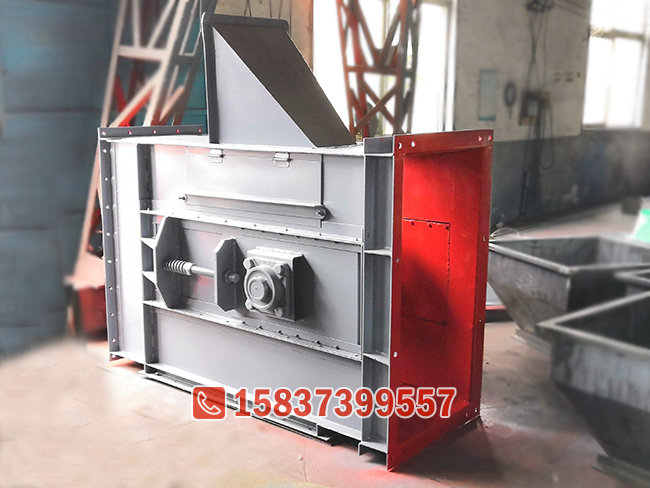

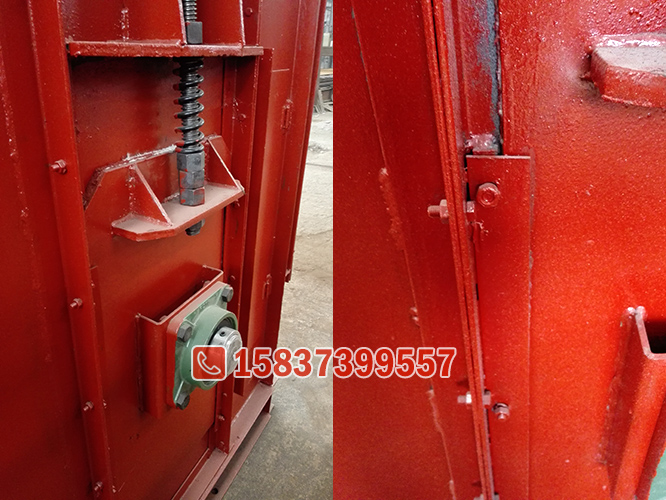

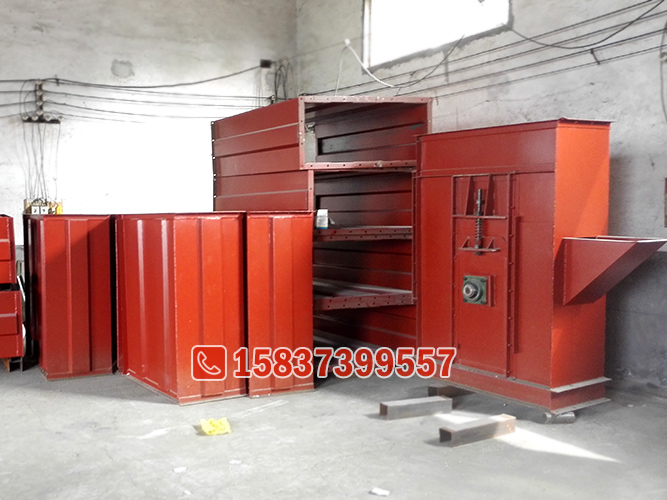

尾部箱体安装一个下链轮,弹簧丝杆自动张紧装置,出料口,以及三面安装有检修门,方便链条料斗的安装和提升机的检修。

NE30板链斗式提升机技术参数

ne系列板链斗式提升机技术参数可见下表。NE30为单排板链样式,提升量30吨/小时。我们可以根据要求定制设计。

型号 提升能力
(m³/h)
斗速(m/s) 主轴转数(n/min) 料 斗 链条节距
(mm)
运行部件重量(Kg/m) 物料最大块度(mm)
容积
(L)
斗宽
(mm)
斗距
(mm)
允许所占百分比%
10 25 50 75 100
NE15 15 约0.5 16.54 2.5 250 203.2 101.6 27.5 65 50 40 30 25
NE30 30 约0.5 16.54 7.8 300 304.8 152.4 35 90 75 58 47 40
NE50 60 约0.5 16.54 15.7 300 304.8 152.4 64 90 75 58 47 40
NE100 110 约0.5 14.13 35 400 400 200 89 130 105 80 65 55
NE150 170 约0.5 14.13 52.2 600 400 200 112.5 130 105 80 65 55
NE200 210 约0.5 10.9 84.6 600 500 250 134 170 135 100 85 70
NE300 320 约0.5 10.9 127.5 700 500 250 188 170 135 100 85 70
NE400 380 约0.5 8.3 182.5 700 600 300 205 205 165 125 105 90
NE500 470 约0.5 7.1 260.9 700 700 350 223 240 190 145 120 100
NE600 600 约0.5 7.1 330.2 800 700 350 350 240 190 145 120 100
NE800 800 约0.5 6.2 501.8 800 800 400 313 270 220 165 135 110
