NE30NE50斗式提升机传动链轮24A-2-53齿

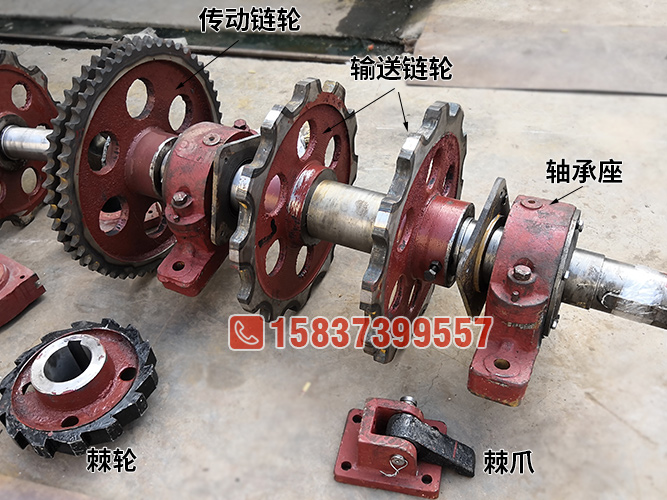

斗式提升机上面除了输送链轮，还有传动链轮，用于减速机和主轴之间的链接，当然有些斗式提升机上面是通过联轴器来连接的。NE30、NE50斗式提升机上的传动链轮尺寸基本一致。

传动大链轮为53齿，小链轮为17齿，配套链条型号为24A-2，一般为双排链样式，NE30提升机在高度较低时可以选用单排链样式链轮。

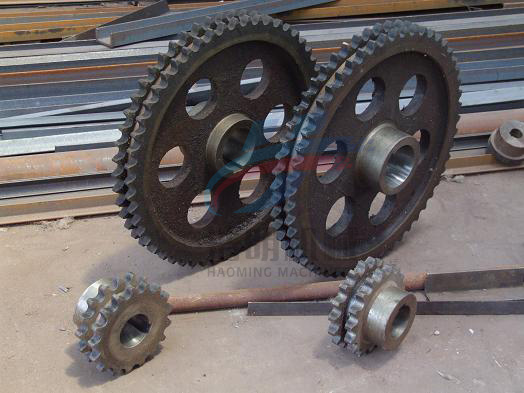

上图是ne30和ne50的传动大、小链轮，传动大链轮为24A-2-53Z型号，安装在主轴上；传动小链轮为24A-2-17Z，安装在减速机输出轴上。传动链轮的材质一般有铸钢、45#钢，齿面淬火热处理工艺。
