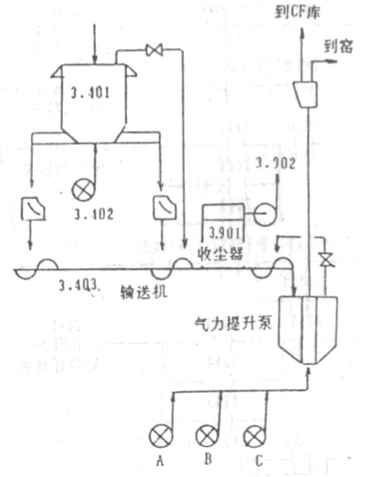

某水泥厂，对整条水泥生产线来说，3.405喂料风机虽算不上是主机设备，但在窑喂料系统中却起着举足轻重的作用(工艺流程见图1)，其运行状况的好坏直接影响着窑的生产。复杂的工艺流程就需要强大的控制系统来进行自动控制。链条斗式提升机一般不需要复杂的控制系统，只需要启动、停止的控制即可，介入控制系统也比较简单。
斗式提升机配套喂料风机
实际上，3.405喂料风机是由3.405A、B、C三台风机组成。在原设计中，外国专家乐用了冗余备用”的方法，将3.405C机作为备用机，以求当A、B机发生故障时能在线自动切换到C机而不影响窑的喂料。但在实际生产使用过程中，发现其设计上不够完善:无法实现从C机到A、B机的自动切换，且A、B两机之间也无法互相切换，致使无论A、B哪一台机发生故障，都会因无法自动启动备用机而造成供气不足引起窑喂料系统的跳停，进而引起窑主机跳停，影响了生产。下面介绍一种以“不分主辅，互为备用”为设计原则，利用IPC620-30C编程灵活、简便的特点，在原设计的基础上，软件实现3405A、B、C三台风机自动切的方法。其控制联锁图见图2。
图2中的两个延时器实现了初次开机时，从A到B到C的逐级判断，避免了三机同时启动却又互相连锁制约的矛盾。在正常运行的情况下(二用一备)，无论哪一台机因故障或是人为强制而停机，都能在线自动地切换到备用机上，另外，还能在此同时产生一启动信号对本机进行再启动。这样做的好处是:在人为切换不成功时，能给操作者一次改错的机会，及时将本机重新启动，而且由于进行了这样的设计，便实现了对故障机的在线维修和调试。实现这种自动切换方法的具体程序见图3，程序地址说明见表1。
喂料风机控制系统
至于对3.405A、B、C三台风机自身的控制程序及故障报程序，可仍采用原设计(本文略)
在实际编程的过程中，一个不容忽视的问题是要弄清所用的IPC620--30PC的内存容量为多大:因为不同的内存容量对其外部接点及内部地址的范围是不相同的，而这又直接关系到所编程序能否在PC上正常运行。不同内存容量对地址的具体分配见表2。
自动控制切换
另外，考虑到3.405喂料风机在自动切换时无须中止操作员的任何操作，因此，为使操作员能及时掌握三台机切换情况，以便通知有关人员对故障机进行维修，可在TDC-3000操作站上增加一报警监视回路，在切换动作发生时，产生报警，通知操作员注意。同时，在IPC620-30PC上相应增加一条报警程序(见图4)。
其中地址2990为3.405喂料机的切换警示信号，2861，2862，2863的说明见表1。经过这样的处理，使得此法更加完善，在投入实际运行以后，杜绝了由于喂料风机故障而引起的停窑事故，取得了良好的效益
