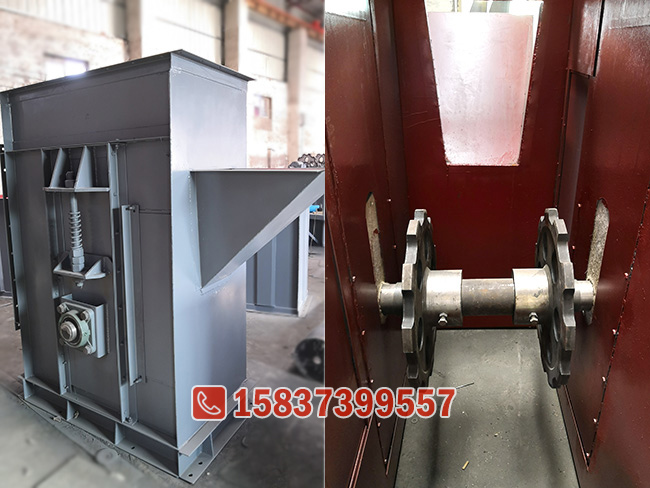

双排板链斗式提升机尾部箱体

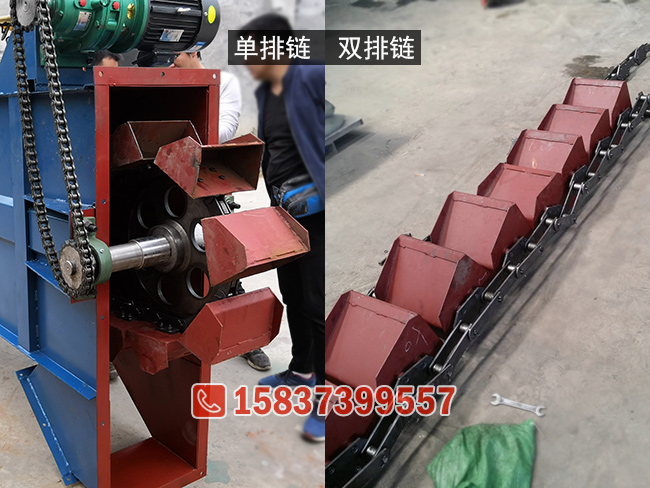

单双排板链提升机

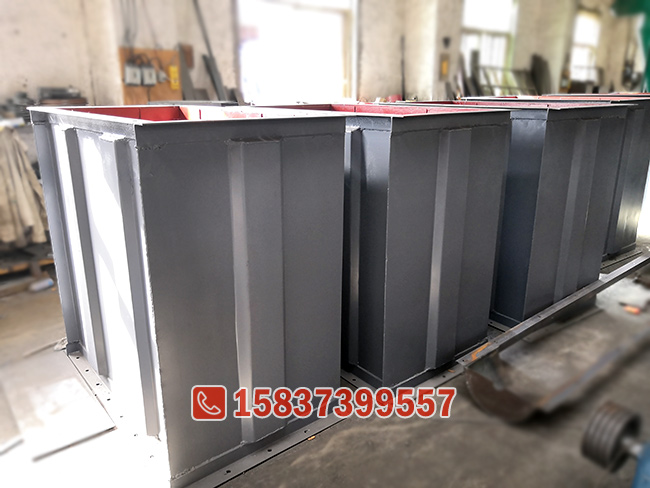

双排板链斗式提升机中间箱体

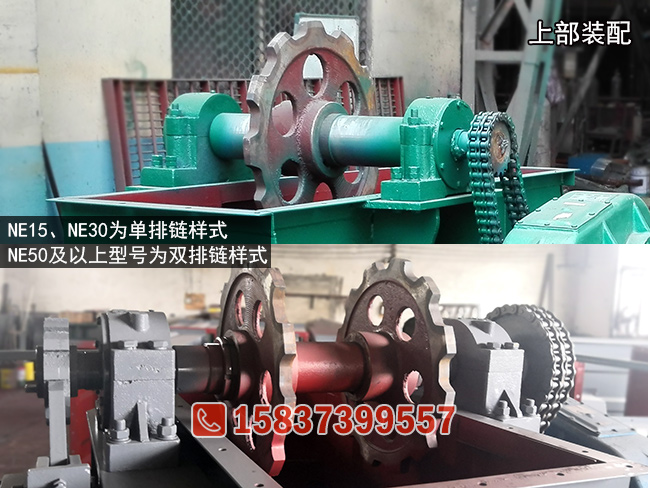

双排板链斗式提升机上部装配

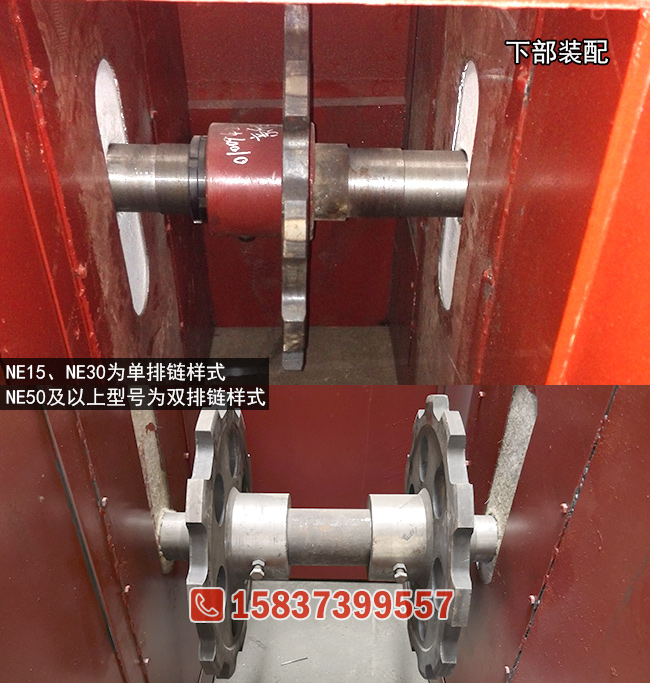

双排板链斗式提升机下部链轮

双排板链斗式提升机

双排板链斗式提升机概述

NE系列中NE50及以上型号为双排链样式提升机，即提升机箱体内安装两排链条，链条挂在料斗两边，双排板链斗式提升机提升量大，性能稳定，是众多水泥厂、砂石厂、钢厂等行业的常用提升设备。

NE50板链斗式提升机是常用的一个双排链提升机型号，提升量60立方/小时。箱体尺寸约650*1240mm，链条节距152.4mm，料斗间距304.8mm，料斗宽度300mm。料斗运行速度约0.5m/s。

双排板链提升机和普通斗式提升机结构基本类似，主要由头部箱体、尾部箱体、中间箱体、运行部分等组成，其运行部分为双排板链条和料斗，头部、尾部箱体也各安装两个链轮，下链轮比上链轮少一个齿，直径稍微小一点。

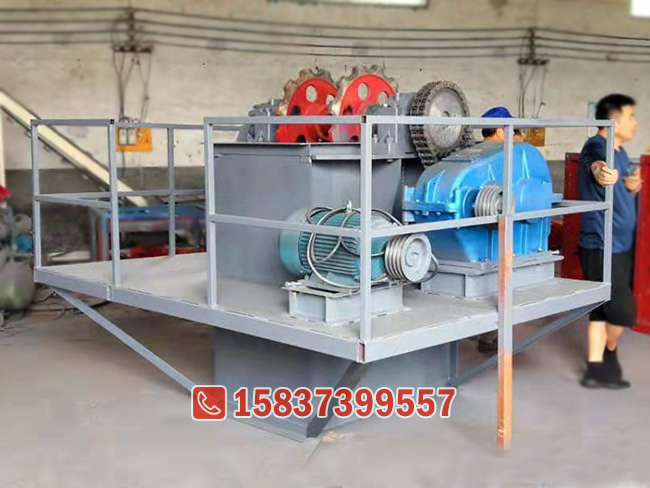

双排板链提升机头部箱体装配两个输送链轮、传动链轮、电机减速机、逆止器、检修平台等，出料口设置有唇板、观察口。

型号	提升能力（m³/h）	斗速（m/s）	主轴转数（n/min）	料斗			链条节距 (mm)	运行部件重量(Kg/m)	物料最大块度(mm)
				容积（L）	斗宽 (mm)	斗距 (mm)			物料最大块度(mm)
									允许所占百分比%
									10	25	50	75	100
NE15	15	约0.5	16.54	2.5	250	203.2	101.6	27.5	65	50	40	30	25
NE30	30	约0.5	16.54	7.8	300	304.8	152.4	35	90	75	58	47	40
NE50	60	约0.5	16.54	15.7	300	304.8	152.4	64	90	75	58	47	40
NE100	110	约0.5	14.13	35	400	400	200	89	130	105	80	65	55
NE150	170	约0.5	14.13	52.2	600	400	200	112.5	130	105	80	65	55
NE200	210	约0.5	10.9	84.6	600	500	250	134	170	135	100	85	70
NE300	320	约0.5	10.9	127.5	700	500	250	188	170	135	100	85	70
NE400	380	约0.5	8.3	182.5	700	600	300	205	205	165	125	105	90
NE500	470	约0.5	7.1	260.9	700	700	350	223	240	190	145	120	100
NE600	600	约0.5	7.1	330.2	800	700	350	350	240	190	145	120	100
NE800	800	约0.5	6.2	501.8	800	800	400	313	270	220	165	135	110
