斗式提升机有多种类型，按牵引件可分为皮带式斗式提升机、环链式斗式提升机、板链式斗式提升机。板链式斗式提升机有单排链、双排链样式。下面分享下板链式斗式提升机结构图。
头部装配：

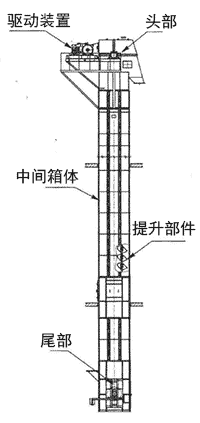

其实斗式提升机的结构都基本一样，主要是由头部、中间箱体、尾部、运行部件（提升部件）等部分。
头部装配主要包含输送链轮、主轴、轴承座、出料口、驱动装置，以及选装逆止器、检修平台等。单排链提升机上下各安装一个链轮，双排链斗式提升机上下各安装两个链轮。
驱动装置包括电机、减速机、传动大小链轮（或联轴器）。

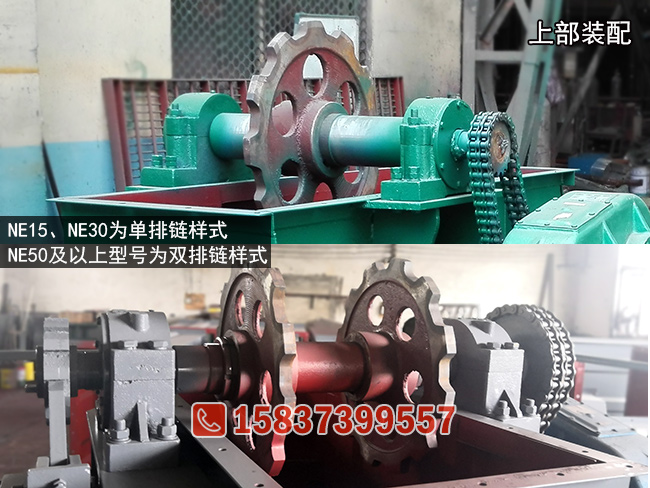

上图可以看出来单排链、双排链提升机头部结构的对比。主要区别就是链轮的个数，单排链板链提升机上下各安装一个链轮，双排链的斗式提升机上下各安装两个斗提机链轮，其余结构基本类似。
板链斗式提升机的链轮一般为铸造件，材料ZG310-750，齿面需要经过淬火热处理。
尾部装配：
链式斗式提升机的尾部装配结构主要包括进料口、改向链轮、张紧装置等。同样，单排链提升机安装一个改向链轮，双排链斗式提升机安装两个驱动链轮。
板链斗式提升机的进料方式一般为流入式，因此进料口的角度、高度、大小设计都有讲究。
运行部件：
斗式提升机各类型主要区别就在于运行部件的不同，运行部件就是牵引件和料斗，板链斗式提升机就是板链条和料斗，我们先看下板链斗式提升机的牵引件。
NE系列板链提升机中NE15、NE30是单排链样式，NE50及更大型号为双排链样式。单排链式提升机料斗为三角形，料斗安装在中间位置；双排链斗式提升机料斗为平行斗样式，链条是安装在料斗两侧的。
NE提升机链条也是经过特殊材料制作，这也是和皮带式、环链式提升机的很大区别，链板是45#钢，销轴套筒滚子为40Cr调质热处理，较强的耐磨性使板链提升机故障率低，运行更稳定。
中间箱体：
板链斗式提升机的中间箱体标准节为2米高，特殊节课制作3米、1.5米等。中间箱体需要经过折弯加强处理，以增加箱体的承载力。上下各安装一个法兰，提升机安装时进行法兰连接，提升粉料时可在法兰中间加一层海绵垫，增强密闭性，有效防止粉尘泄露。
