TH315环链斗式提升机介绍
th315是环链斗式提升机中的一个双排链条型号，料斗宽度315mm，牵引件为圆环链条。适合输送粉料、小颗粒物料，常用于煤、水泥、碎石、砂子、化肥、粮食等物料，在工业、建材、水泥、耐火材料行业中较为常见。

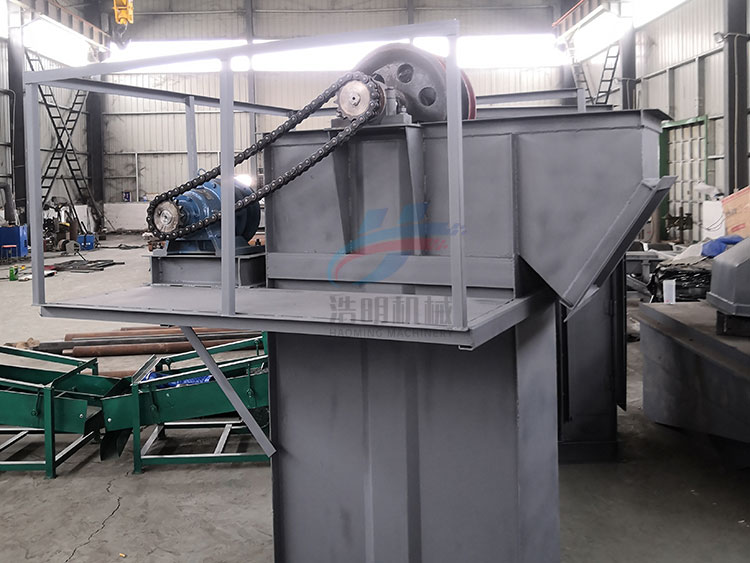

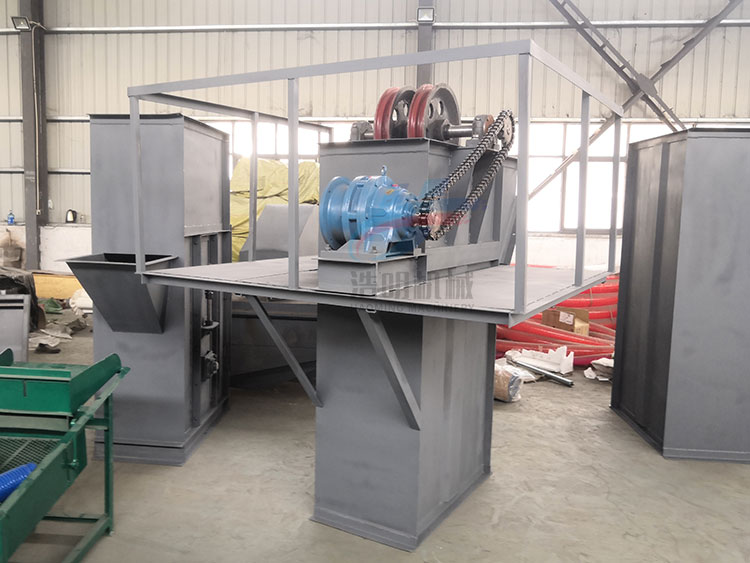

TH315环链斗式提升机结构

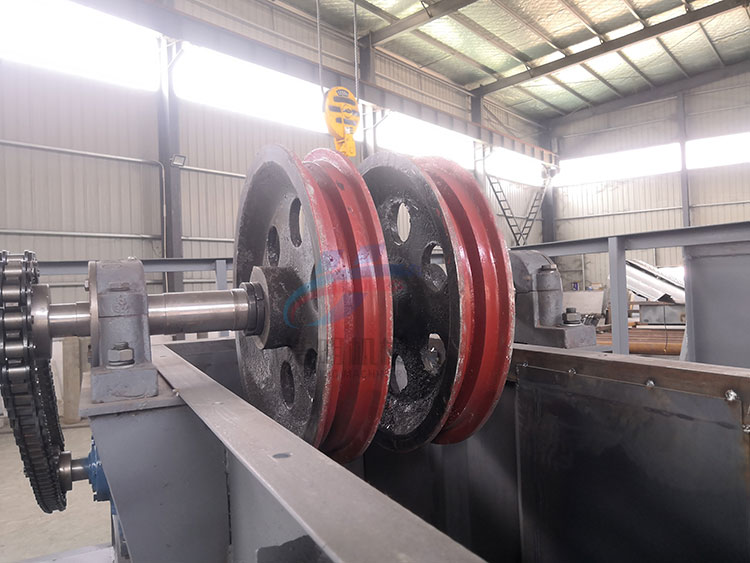

th135是一种环链斗式提升机，链条为圆环链条，和常见的斗式提升机结构基本类似，主要有头部箱体、中间箱体、尾部箱体、运行部件、驱动装置等部分组成，与皮带式提升机、板链斗式提升机区别在于运行部件的样式，th315斗式提升机牵引件为圆环链条，型号为18*64，配套圆弧底料斗使用。
TH315斗式提升机技术参数表
th315斗式提升机的型号表示意义：TH是套上-环链的意思，315指的是料斗宽度，如果高度为15米，那么型号表示为TH315-15。牵引件为18*64*7环链条、链钩、th315料斗组成。
| 型 号 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
| 输送能力，m 3 /h | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
| 料斗 | 料斗容量(l) | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
| 斗距(mm) | 350 | 450 | 512 | 688 | 936 | 936 | 1001 | ||||||||||||
| 链条 | 园钢直径 x节（mm) | φ12X45 | φ18X64 | φ22X86 | φ24X86 | φ24X86 | φ28X92 | ||||||||||||
| 单链条破 断强（KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 | |||||||||||||
| 料斗运动 速度 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 | ||||||||||||
| 传动链轮转数 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 | ||||||||||
| 输送物料的 最大块度（mm） | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 | ||||||||||
