板链斗式提升机的头轴上需要安装输送链轮、传动链轮等，传动大小链轮之间要用传动链条进行连接。传动大链轮安装在主轴上，传动小链轮安装在减速机上。

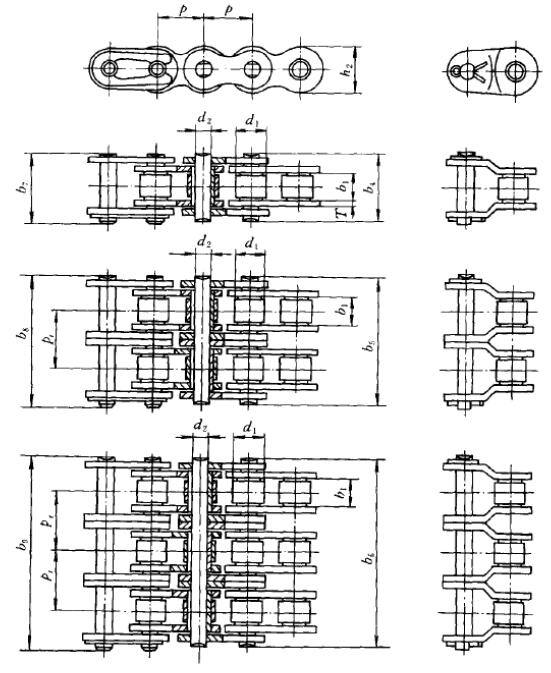

传动用短节距精密滚子链主要是用于传递动力(图1-1),广泛应用于机械、轻工、化工、食品、农机等许多行业,是众多链传动产品中应用最广、产量最多的基本链条产品。许多链条产品都是由该产品派生发展起来的。该产品的标准和设计计算方法在链传动领域具有重要的影响。
该产品分为A、B两大系列。A系列是符合美国链条标准的尺寸规格:B系列是符合欧洲(以英国为主)链条标准的尺寸规格,相互之间除节距相同外,其他方面有本系列自身的特点,主要区别为
1)A系列产品内链板与外链板厚度相等,通过不同的高度取得静强度的等强度效果。B系列产品内链板与外链板高度相等,通过不同的厚度取得静强度的等强度效果。
2)A系列各元件主要尺寸与节距有一定的比例。如:销轴直径=(5/16)p,滚子直径=(5/8)p,链板厚度=(1/8)P(P为链条节距)等。而B系列元件主要尺寸与节距不存在明显比例。
3)同档的链条破断载荷值比较,B系列除12B规格低于A系列外,其余各档规格均高于同档的A系列产品。
该产品标准等效采用国际标准S0606:199,其产品规格、尺寸和抗拉载荷值等与国际标准完全一致。
结构特点:链条由内链板、滚子和套筒组成的内链节与由外链板、销轴组成的外链节交替铰接而成。产品选用:可按功率曲线选用所需链条规格(图1-2、1-3)。

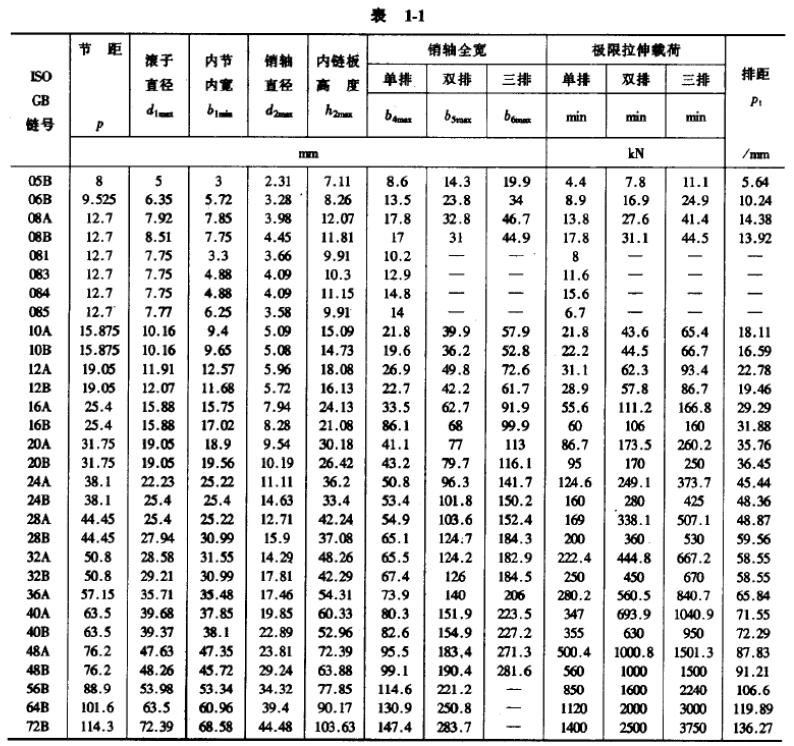

如按计算选用时,安全系数应大于3,常用7~10(表1-1)。
